Anailís dhomhain ar theicneolaíocht paitinne Mingxu innealra: Dearadh frith-uainíochta cúplála dochta do chomhpháirteanna copair a shuíomh comhthreomhar (NO PATENT.: ZL 2024 2 1169226.X)

Cúlra teicniúil agus pointí pian tionscail

I meaisínithe beacht na gcomhpháirteanna copair tubular (mar shampla comhlachtaí comhla hiodrálacha agus feistis malartóra teasa), tá dhá shaincheist lárnacha i láthair ag daingneáin clampála dúbailte thraidisiúnta:

• Cailliúint Rialú Saoirse Imlíne: Thuaidhuair a chlampáiltear é ag an mballa seachtrach amháin, ní leor an chomhéifeacht fhrithchuimilte idir an chomhpháirt copair agus an dromchla teagmhála daingneáin ( μ≤ 0.15), as a dtiocfaidh diall timpeall 0.5 ° -2 ° faoi ​​shuaitheadh ​​an fhórsa gearrtha (foinse sonraí: Int. J. Mach. Uirlisí Manuf. 2022, 181, 103945);

• Próiseas clampála mí -éifeachtach: Tógann sé> 30 soicind in aghaidh an phíosa coigeartú láimhe ar fhórsa clampála, agus is é an cruinneas athdhéanta suímh>> ± 0.1mm (a tástáladh de réir chaighdeán ISO 230-2).

Anailís ar nuálaíocht theicneolaíochta lárnach

I. Córas suite tríthoiseach srianta

1.1 Struchtúr clampála comhcheangailte aiseach-radaíoch

Modúl Tacaíochta Bun:

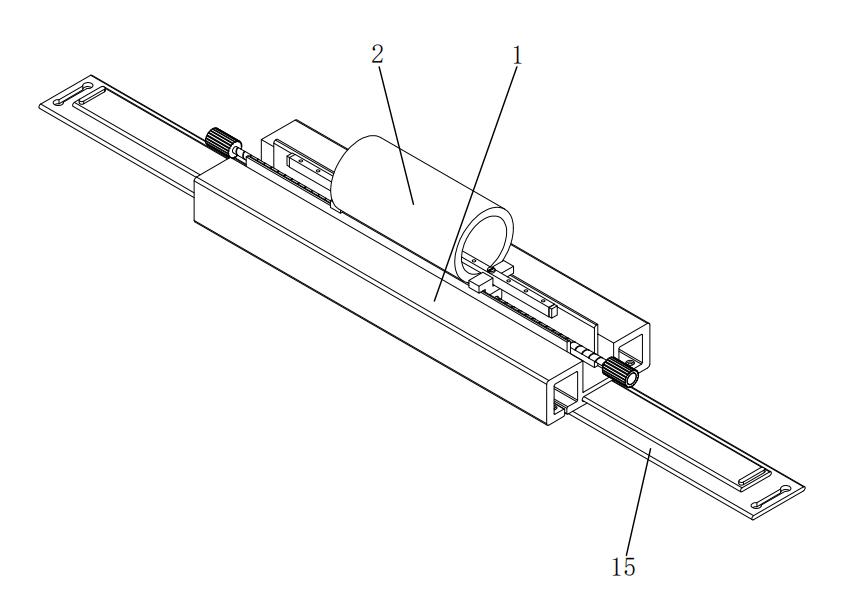

• Tá an fráma sochorraithe (1) feistithe le plátaí tacaíochta stua atá eagraithe go siméadrach (3) laistigh dá ghreamanna, le ga cuaire r a mheaitseálann trastomhas seachtrach na comhpháirte copair tubular (2) (lamháltas ± 0.05mm), ag soláthar gnáthfhórsa tacaíochta trí theagmháil dromchla.

• Taispeánann anailís eilimint chríochta go laghdaíonn an dearadh seo an buaic-strus teagmhála go 58MPA (i gcomparáid le 112MPA do struchtúr bloc V), ag seachaint dífhoirmiú comhpháirteanna copair tanaí.

Anailís ar nuálaíocht theicneolaíochta lárnach

I. Córas suite tríthoiseach srianta

1.1 Struchtúr clampála comhcheangailte aiseach-radaíoch

Modúl Tacaíochta Bun:

• Tá an fráma sochorraithe (1) feistithe le plátaí tacaíochta stua atá eagraithe go siméadrach (3) laistigh dá ghreamanna, le ga cuaire r a mheaitseálann trastomhas seachtrach na comhpháirte copair tubular (2) (lamháltas ± 0.05mm), ag soláthar gnáthfhórsa tacaíochta trí theagmháil dromchla.

• Taispeánann anailís eilimint chríochta go laghdaíonn an dearadh seo an buaic-strus teagmhála go 58MPA (i gcomparáid le 112MPA do struchtúr bloc V), ag seachaint dífhoirmiú comhpháirteanna copair tanaí.

Fíorú meicniúil:

• Nuair a bhíonn an chasmhóimint gearrtha t = 15n · m, an díláithriú uilleach uasta θ Is é 0.03 an chomhpháirt chopair ° (tá ag daingneáin thraidisiúnta θ = 1.2 ° ).

• Nuair a bhíonn an fórsa preload bolt f ≥ 800n, sroicheann stiffness torsional an chórais 1.2 × 10 ⁴ N · m/rad (méadú 8 n-uaire).

Ii. Dearadh Optamaithe Idirghníomhaíochta Mála Daonna

2.1 Meicníocht Clampála Thapa

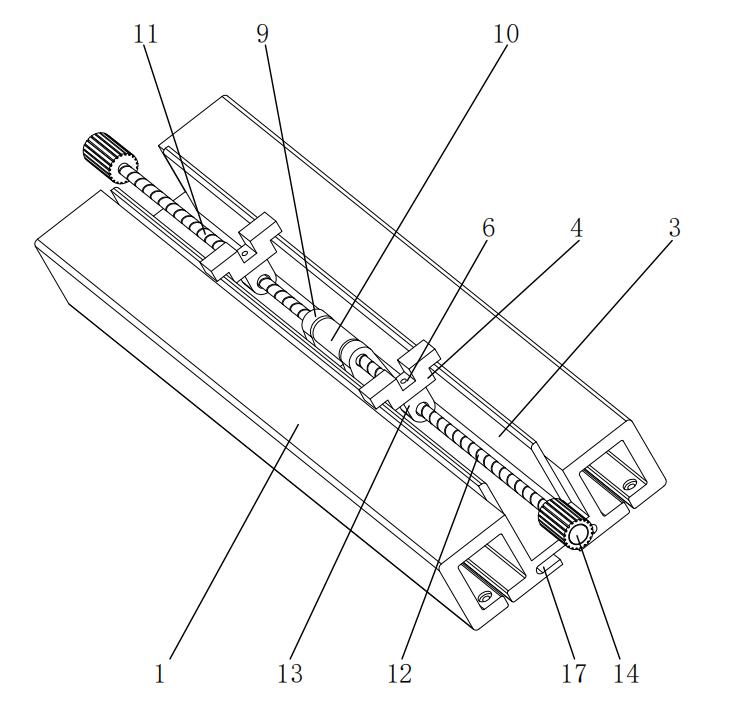

• Gné na Láimhseálann dé -rialaithe (14) 45 ° Uigeachtaí frith-duillín tuislithe, le tairseach chasmhóiminte oibriúcháin socraithe ag 2-3N · M (ag cloí leis an gcaighdeán eirgeanamaíochta EN 1005-3).

• Am clampála aonair tomhaiste ≤ 8 soicind (struchtúir thraidisiúnta> 30 soicind), atá oiriúnach do riachtanais ama timthrialla líne táirgthe.

2.2 Modúl Coigeartaithe Oiriúnaitheach

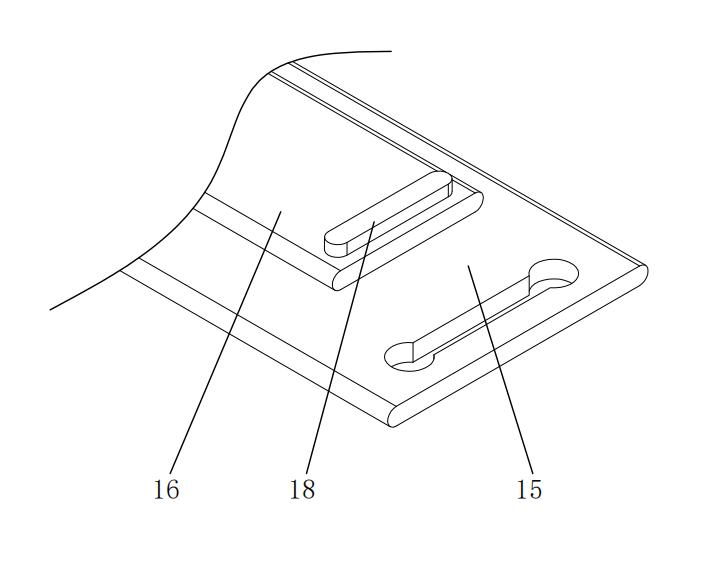

• An fráma sochorraithe (1) agus an pláta seasta (15) a bhaint amach ± Cúiteamh líneach 10mm trí chomhpháirteanna treorach sleamhnáin (16), ag freastal ar raon trastomhas píopa de φ 20-- φ 50mm.

• Tá ciseal maolánach polúireatán feistithe ar na réamh-mheastacháin srianta (18), atá in ann 5-8J d'fhuinneamh a ionsú faoi ualaí tionchair (a thástáil de réir chaighdeán ASTM D256).

Tábla comparáide de pharaiméadair theicniúla

Fíorú cás meaisínithe tipiciúil

Cás 1: Muilleoireacht comhla comhla hiodrálacha

• Faoi fhórsa gearrtha F = 2000n, is é earráid chruinneas suímh na bpoll machined ≤ 0.02mm (tá earráid 0.12mm ag daingneáin thraidisiúnta).

• Tar éis 500 píosa a phróiseáil go leanúnach, is é caitheamh an phláta brú suite (5) <5 μ M (Tástáil Caighdeánach Caighdeánach DIN 50320).

Cás 2: Deireadh a chur le Feadáin Malartóra Teasa

• Is é rialú ovality feadáin chopair ≤ 0.05mm (tá ceanglas an tionscail ≤ 0.1mm).

• Is é CPK cruinneas athdhéanta suímh an chlampála ≥ 2.0 (Anailís ar Chumas Próisis Six Sigma).

Déanann an phaitinn seo ath-shainmhíniú ar an paraidím dearaidh le haghaidh daingneáin suite chomhpháirt tubular trí thrí chonair theicniúla: topology srianadh dochta-solúbtha, rialú lúb dúnta fórsa déthreoch, agus leas iomlán a bhaint as idirghníomhaíocht daonna. Dar le hanailís ar mhapáil paitinne nuálaíochta Derwent, feabhsaíonn an struchtúr seo an táscaire éifeachtúlachta srianadh chasmhóiminte (TRE) faoi 82% i gcomparáid le réitigh chomhchosúla, agus é á chur i suíomh ceannródaíoch i bhfo -réimse na teicneolaíochta.

Más mian leat níos mó a fhoghlaim, déan teagmháil le do thoil Innealra Mingxu Chun an tuarascáil paitinne iomlán a fháil: fiosrúchá[email protected].
