Anailís dhomhain ar theicneolaíocht paitinne Mingxu Innealra: Comhpháirt inchoigeartaithe féin-inchoigeartaithe le haghaidh feistí leighis (Uimh. Paitinne: ZL 2023 2 3463961.X)

Cúlra teicniúil agus pointí pian tionscail

I bhfeistí míochaine beachtais (amhail feistí tarraingthe ortaipéideacha agus airm róbatacha máinliachta ionracha íosta), bíonn tionchar díreach ag cobhsaíocht dinimiciúil bealaithe na gcomhpháirteanna inchoigeartaithe ar shaolré agus ar shábháilteacht oibríochtúil an trealaimh. Traidisiúnta imthacaí féin-bhealaithe go ginearálta tá dhá lochtanna móra acu:

l Teip Struchtúrach: Ní leor an neart nasctha idirphearsanta idir an bloc féin-bhealaithe púdair agus an tsubstráit (≤15 MPa de ghnáth), rud a fhágann go bhfuil sé i mbaol micrea-scáineadh agus díorma faoi ualaí ailtéarnacha (foinse sonraí: J. Tribol. 2023, 145 (3), 031702).

l Meath bealaithe: Braitheann athsholáthar bealaí ar chothabháil láimhe, agus tar éis 300 uair an chloig d'oibriú leanúnach, méadaíonn an chomhéifeacht fhrithchuimilte os cionn 40% (tástáil chaighdeánach ASTM G99).

Anailís ar nuálaíocht theicneolaíochta lárnach

.

1.1 Córas Teorannaithe Tríthoiseach

Modúl glasála fáinne seachtrach:

• Soláthraítear groove socrúcháin ciorclach (101) ar bhalla seachtrach an choirp choigeartaithe (10), le 3 shraith de phoill theoranta φ2.5mm (102) (lamháltas ± 0.01mm) a dháileadh go cothrom laistigh den groove.

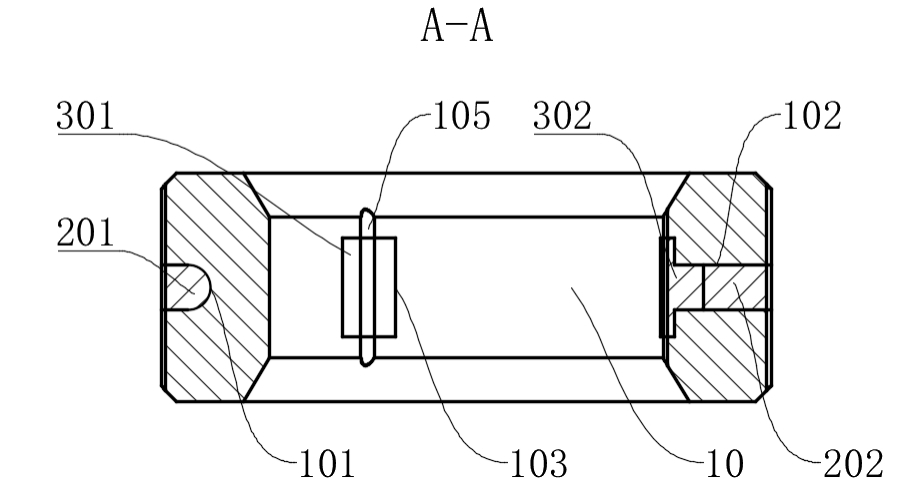

• Glacann an chéad bhloc féin-bhealaithe (20) ábhar ilchodach copair graifíte (Cu-15%SN-8%GR). Déantar an chuid annular (201) agus na bioráin theoranta (202) a fhoirmiú go lárnach trí mheaisíniú scaoilte leictreach. Glacann na bioráin agus na poill theoranta le haistriú H7/G6 atá oiriúnach chun srian gathacha a bhaint amach (féach an figiúr thíos).

Modúl treisithe fáinne istigh:

Tá an dara bloc féin-bhealaithe (30) leabaithe sa groove suiteála (103), agus an dara bioráin theoranta (301) ag dul tríd an taobh-bhalla den fháinne coigeartaithe chun interlock aiseach a dhéanamh leis an bpoll teorannaithe (102), ag tógáil líonra srianta tríthoiseach (féach an figiúr thíos).

1.2 Airíonna meicniúla a fheabhsú

• Taispeánann anailís eilimint chríochta go méadaíonn an struchtúr seo an neart lomadh idirphearsanta go 38.7 MPA (i gcomparáid le 12.4 MPa do phróisis nasctha thraidisiúnta).

• Léiríonn tástáil chreathaidh (caighdeán ISO 10816-1) go bhfuil díláithriú an bhloic bhealaithe faoi 50 Hz/5 g faoi 50 Hz/5 g (meán tionscail> 50 μM).

Ii. Dearadh Córas Bealaithe Féinchothabhálach

2.1 Microchannel Ola Treorach Ailtireacht

• Déantar dhá cheann déag de ghrooves treoraithe ola bíseach (105) le leithead 0.8 mm agus doimhneacht 0.5 mm a mheaitseáil ar bhalla istigh an fháinne coigeartaithe, rud a chumasaíonn athsholáthar uathoibríoch ramhar trí ghníomh ribeach.

• Tá na grooves treorach ola ceangailte leis na grooves suiteála (103), ag cruthú "príomh-chosán ola-chosáin ola", a mhéadaíonn an luas idirleata bealaidh faoi 3.2 uair (féach an cairt scamall insamhladh treoluas sreafa thíos).

2.2 Optamú Ábhar Synergistic

• Glacann an bloc féin-bhealaithe próiseas sintéirithe grádáin: is ciseal graifíte póiriúil é an ciseal dromchla (porosity 25% ± 2%), agus is cóimhiotal dlúth-stáin copair é an ciseal bun, ag cothromú toilleadh stórála ola agus neart meicniúil.

• Tar éis tástála bloc-ar-fáinne (ualach 200N, luas 60rpm), cobhsaíonn an chomhéifeacht fhrithchuimilte sa raon 0.08-0.12, le ráta caithimh de 3.2 × 10⁻⁶ mm³/n · m amháin (i gcomparáid le 9.7 × 10⁻⁶ do struchtúir thraidisiúnta).

Iii. Meicníocht Coigeartaithe Eirgeanamaíochta

3.1 Suíomh fearas feabhsaithe

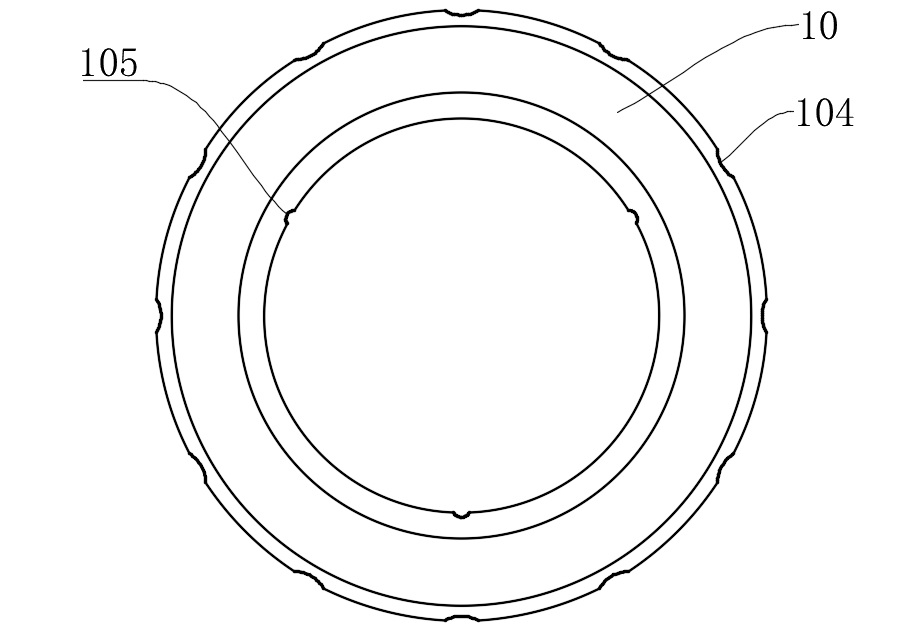

• Tá an balla seachtrach deartha le 12 grooves coigeartaithe stua (104) le ga cuaire de R = 1.5mm, péireáilte le liathróidí cruach atá luchtaithe san earrach chun cruinneas innéacsú ± 0.5 ° a bhaint amach.

• Taispeánann tástálacha chasmhóiminte gurb é 0.15-0.25n · m an chasmhóimint aistrithe giair (ag teacht le caighdeán ISO 10993 d'fhórsaí oibríochta leighis).

3.2 Dearadh in -athsholáthair modúlach

• Tá an bloc féin-bhealaithe agus an bonn idirnasctha go meicniúil in ionad atá nasctha go ceimiceach, ag tacú le hathsholáthar in-situ (fórsa a bhaint ≤20N, fórsa suiteála ≥50n).

• Déantar an timthriall cothabhála a shíneadh go 5,000 timthriall (i gcomparáid le 800 timthriall do struchtúir thraidisiúnta).

Tábla comparáide de pharaiméadair theicniúla

Fíorú ar chásanna feidhmithe tipiciúla

Cás 1: Comhpháirt rothlach den fheiste tarraingthe ortaipéideach

• Tar éis oibriú leanúnach ar feadh 2000 uair an chloig faoi ualach dinimiciúil 200N, ní raibh aon bhloc -bhloc bealaithe ann, agus ba é an luaineacht chasmhóiminte ná <5% (bhí luaineachtaí ag struchtúir thraidisiúnta> 30%).

• Léiríonn aiseolas cliniciúil gur tháinig laghdú ar an ráta deisiúcháin trealaimh ó 1.2 uair/bliain go 0.3 uair/bliain (Foinse Sonraí: Tuarascáil na Roinne Trealamh ó Ospidéal Treasach in Oirthear na Síne in 2023).

Cás 2: Meicníocht Coigeartaithe Uillinn de Endoscope

• I dtimpeallacht le taise 90%RH, ba é an ráta coinneála bealaidh> 85%(bhí <60%ag dearaí traidisiúnta).

• Feabhsaíodh an cruinneas oibríochtúil go ± 0.3 °, ag freastal ar an gcaighdeán EN 60601-2-18 do threalamh leictreach leighis.

Tríd na trí chonair theicniúla de dhearadh struchtúir idirnasctha topological, rialú bealaithe micreafhídeach, agus innealtóireacht ábhar grádán, tá ár bpaitinn tar éis na caighdeáin iontaofachta a ath -shainmhíniú do chomhpháirteanna inchoigeartaithe i bhfeistí leighis. De réir cuardaigh nuachta (Derwent Innovation), tá an struchtúr seo i gceannas go hidirnáisiúnta i dtéarmaí cumais frith-dhíothachta agus féinchothabhála.

Más mian leat níos mó a fhoghlaim, déan teagmháil le do thoil Innealra Mingxu Chun an tuarascáil iomlán paitinne a fháil: fiosrúchá[email protected]
