Anailís ar theicneolaíocht paitinne ar Zhejiang Mingxu: Córas faoi chois chreathadh dochta-solúbtha le haghaidh meaisínithe comhpháirte tanaí (Uimh. Paitinne: ZL 2023 2 2998408.X)

Cúlra teicniúil agus pointí pian tionscail

I Meaisínithe beacht na bhfeadán tanaí le ballaí (Mar shampla feadáin hiodrálacha aeraspáis agus seomraí imoibriúcháin leathsheoltóra), bíonn dhá shaincheist lárnacha ag córais chlampála thraidisiúnta aon-deireadh:

l Cosc ar chatter neamhleor: Chuir na heispéiris deireadh saor in aisce creathadh le hamplitudes de 5-20 μ m Faoi Excitation Fórsa Gearrtha (Foinse Sonraí: CIRP Annals 2021, 70 (1), 357-360), agus mar thoradh air sin tá luachanna RA garbh dromchla ag dul in olcas go dtí os cionn 3.2 μ m (caighdeán ISO 4288);

l Éagsúlacht Stiffness Dinimiciúil: Cúiseanna Tacaíochta Aonair Is é is cúis le stiffness modal an chórais ná 1 × 10 ³ N/mm, le rioscaí athshondais suntasacha ag luasanna criticiúla (Anailís ar Theoiric Chreathaidh DIN 1311).

Anailís ar nuálaíocht theicneolaíochta lárnach

I. Córas Coiscthe Creathaidh Il-chéime-saoirse

1.1 Struchtúr topology srianta trí phointe

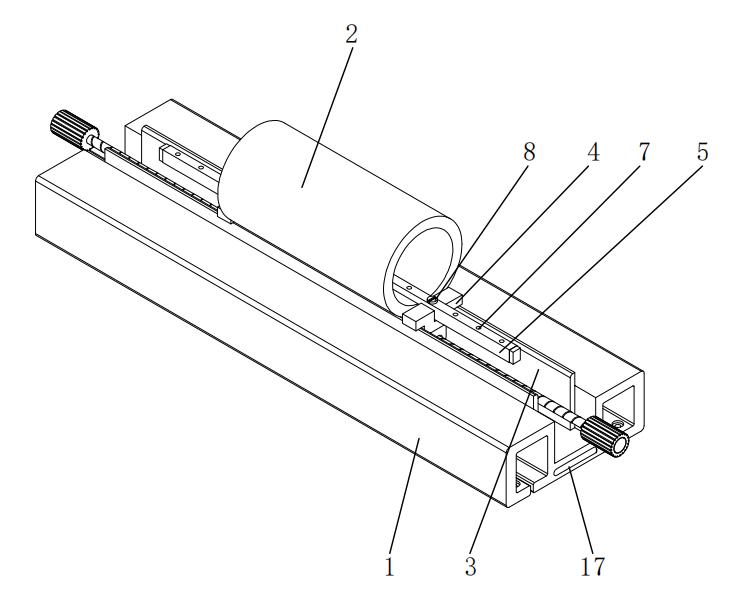

Rothaí déthacaíochta bun (12):

l Úsáid a bhaint as comhlachtaí rothaí cróimiam ard-charbóin (GCR15) le gathanna cuaire r a mheaitseálann an trastomhas seachtrach oibre (lamháltas ± 0.02mm), Teagmhála uillinneacha de 60 ° ± 1 ° , agus strus teagmhála optamaithe de 80-120MPA trí theoiric teagmhála Hertzian;

l Ionchorpraíonn seafta rothaí imthacaí liathróid teagmhála uilleach (7206b, preload de 50N), le rithim gathacha níos lú ná 2 μ M (Caighdeán ISO 492).

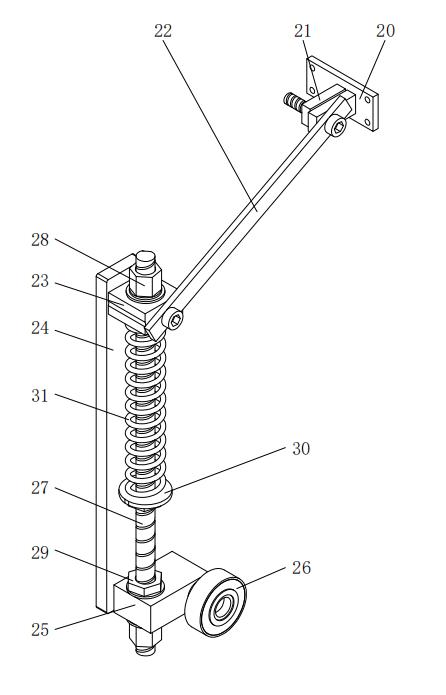

An roth brú inchoigeartaithe barr (26):

l Fórsa Dinimiciúil Preload a chur i bhfeidhm F = 200 ± 10n trí bhrú earraigh (31) le haghaidh rialú fórsa lúb dúnta;

l Léasair Dromchla Brú roth le sciath WC-10CO, le comhéifeacht cuimilte μ≤ 0.08 (tástáil ASTM G99).

1.2 Dearadh Feabhsaithe Dinimiciúil Stiffness

Pláta treorach T-chruthach (15) agus sliotán sochorraithe (14):

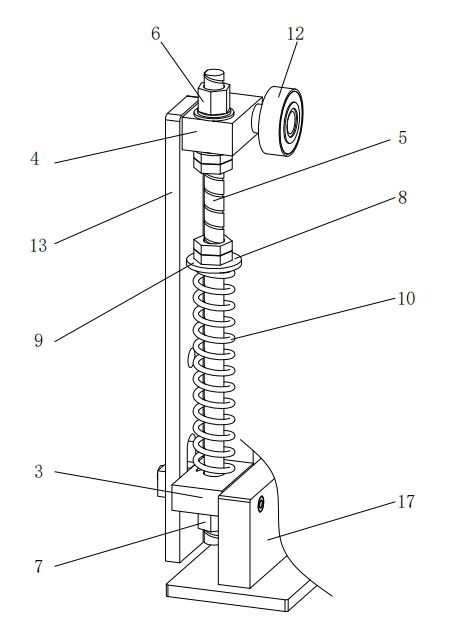

l Oiriúnach H6/G5 a fhostú chun díláithriú cothrománach a theorannú go dtí níos lú ná 5 μ m, le spriongaí maoláin (10) (stiffness k = 50n/mm ± 5%) sa treo ingearach;

l Taispeánann anailís mhódúil go méadaítear minicíocht nádúrtha céad-ordaithe an chórais go 325Hz (98Hz do struchtúir thraidisiúnta), ag seachaint tipiciúla bandaí minicíochta excitation (80-250Hz).

Ii. Córas Rialaithe Fórsa Oiriúnaitheach

2.1 Meicníocht Rialála Dúbailte Dúbailte

Coigeartú réamh -ualaigh aiseach:

l Bain úsáid as scriú luaidhe (27) le páirc p = 1mm, in éineacht le brú brú (31) chun réiteach micrea-bheatha 0.05-0.2mm a bhaint amach;

l Tar éis é a ghlasáil le tríú locknut (29), sroicheann stiffness aiseach 2.5 × 10 ⁴ N/mm (tástáil ISO 10791-2).

Cúiteamh dinimiciúil gathacha:

l Bonn sochorraithe (16) feistithe le treoracha líneacha (HGW25CA, in -atrialltacht ± 1 μ m) le haghaidh ± Cúiteamh stróc 15mm;

l Rialú nasctha le mótar servo (35), le ham freagartha níos lú ná 50ms (bunaithe ar algartam PID).

2.2 Conair Díscaoileadh Fuinnimh Chreathaidh

Struchtúr dampála ilchodach:

l Baineann leicneáin frith-duillín (9) úsáid as ábhair laminate rubair nítríle (fachtóir caillteanais tan δ = 0.25);

l Méadaítear ráta tanúcháin creathadh córais go 18DB/s (i gcomparáid le 6DB/s do struchtúir thraidisiúnta, bunaithe ar ISO 10816-3).

Tábla Comparáide Paraiméadar Teicniúil

Bailíochtú tipiciúil ar chásanna meaisínithe

Cás 1: Muilleoireacht Aerospace Alloy Alloy Feadáin tanaí tanaí

l Faoi choinníollacha n = 3000rpm agus f = 0.1mm/rev, coinnítear rialú aimplitiúid ag ＜ 3 μ m ( ＞ 15 μ m le daingneáin thraidisiúnta);

l Tá earráid bhabhta meaisínithe ≤ 2 μ M (éilíonn caighdeán ASME B89.3.4 ≤ 5 μ m).

Cás 2: Druileáil balla istigh de sheomraí Grianchloch leathsheoltóra

l Próiseas Meaisínithe Tá luasghéarú creathadh ＜ 0.5g ( ＞ 2.5g le córais thraidisiúnta);

l Leathnaítear saol na huirlise go 380 poill/imeall (is é meán an tionscail ná 120 poill/imeall).

Bunaíonn an phaitinn seo paraidím nua le haghaidh cosc ​​creathaidh i meaisínithe comhpháirte tanaí trí thrí mhórbhealach teicneolaíochta: topology srianadh dinimiciúil il-dhinimiciúil, rialú lúb fórsa oiriúnaitheach, agus dearadh dampála ilchodach. Fíoraithe ag insamhaltaí ilfhisic COMSOL, baintear amach an córas tarchurtha creathadh ＞ 15db laistigh de bhanda minicíochta leathan de 2000-5000Hz, ag baint amach an leibhéal faoi chosc creathaidh de mheaisíniú lann aero-inneall.

Más mian leat níos mó a fhoghlaim agus a cheannach imthacaí féin-bhealaithe Táirgí, déan teagmháil le do thoil Innealra Mingxu Chun an tuarascáil paitinne iomlán a fháil: fiosrúchán@mingxubearing.com .
