Imthacaí gluaisne líneach flanged píolótach LMFP/LMKP/LMHP

Tá imthacaí tairiscint líneach píolótach flanged comhdhéanta de roth sleamhnáin, sorcóir, sorcóir snáthaide nó pláta sleamhnáin, dromchla sféarúil seachtrach, agus flange. Is iad a saintréithe ná: tá uillinn brú áirithe agus uillinn teagmhála taobh istigh den imthacaí, is féidir leis ualach mór aiseach a sheasamh, agus tá ard-rigidity agus cruinneas ard uainíochta aige. Ina theannta sin, is féidir é a shocrú freisin ar uirlis meaisín nó trealamh trí flange.It oiriúnach le haghaidh ócáidí gur gá a sheasamh ualaí aiseach mór agus tá ceanglais cruinneas ard uainíochta, mar shampla uirlisí meaisín, iompar iarnróid, etc.

Faigh Athfhriotail

PREV：LMFP…L/LMKP…L/LMHP…L imthacaí tairiscint líneach flanged dúbailte-leathan-suíomh-píolótach NEXT：LMF…L/LMK…L/LMH…L imthacaí tairiscint líneach flanged dúbailte

Réamhrá Táirge
Paraiméadar
Cur síos ar an Ábhar
Glaoigh orainn

Gnéithe Táirge

1 Is féidir oibriú ar feadh i bhfad faoi choinníollacha saor ó ola.

2 Níos oiriúnaí do choinníollacha oibre íseal-luas agus trom-ualach, le friotaíocht caitheamh maith agus cuimilte thar a bheith íseal.

3 Oiriúnach do chásanna ina bhfuil sé deacair scannán ola a fhoirmiú, mar shampla cómhalartach, rothlú agus gluaiseachtaí eatramhacha.

4 Frithsheasmhach in aghaidh creimeadh agus ocsaídiúcháin.

5 Saor ó chothabháil agus saol seirbhíse fada.

Cén fáth Roghnaigh Bearings Oilless

Costais Déantúsaíochta a laghdú

Níl gá le gléas soláthair ola, poll insteallta ola nó ola próiseáil groove, is féidir a shábháil go mór costais déantúsaíochta.

Costais Oibriúcháin a Laghdú

Laghdaíonn sé go mór úsáid ola bhealaithe, laghdaítear cothabháil trealaimh, agus seachnaíonn sé contúirtí i bhfolach de bharr soláthar ola neamhleor, ag laghdú go héifeachtach costais oibriúcháin.

Giorraigh Am Dearaidh

Déanann an dearadh saor ó ola struchtúr an táirge a shimpliú agus sábhálann sé am dearadh go héifeachtach. Táimid gairmiúil Soláthraithe ODM na Imthacaí gluaisne líneach flanged píolótach LMFP/LMKP/LMHP

Fabhrach do Chaomhnú Comhshaoil

Ní gá aon athchúrsáil ola dramhaíola, atá tairbheach freisin do chosaint an chomhshaoil.

Réimsí Feidhmchláir

Teocht Ard

· Monarcha cruach

· Foirnéise bruithnithe

· Trealamh triomú

· Oigheann bácála

· Rialtóir teasa

Uiscedhíonach

· Geata damba

· Caidéal uisce

· Struchtúr lasc Sreabhán

· Struchtúir amach ón gcósta

· Trealamh meaisín duga agus siolta

Tionscal Ceimiceach

· Monarcha ceimiceach

· Trealamh leictreaphlátála

·Trealamh cóireála fuíolluisce

· Innealra dathaithe

· Trealamh scagtha ola agus ceimiceach

Fuinneamh

· Cumhacht gaoithe

·Fuinneamh nua

long

· Craein deic

·Ancaire

· Clúdach Hatch

· Lámh rudair

· Innealra ardaithe agus trealamh fáinne ardaithe

Déantúsaíocht Gluaisteán

· Múnla Stampála

· Struchtúr táthú

· Péinteáil agus a thriomú líne

· crios iompair miotail

· Uirlisí meaisín

Tionscal Trom

· Innealra monarcha píopa cruach

· Muilte boinn agus páipéir

· Gléasra cumhachta

·Nasc scoránaigh innealra múnla insteallta

Tógáil, Mianadóireacht, Lódáil

·Meascóirí, meilte, smidiríní

· Innealra tógála

· Trealamh mianadóireachta

· Imthacaí slat a nascadh

Droichid agus Ráillí Ardaithe

· Imthacaí droichead

· Líomaí, droichid, droichid chrochta

·Imoibreoirí a bhaineann le fuinneamh núicléach

· Gineadóir gaile

Cineál	Sampla gléasta	Cineál flange	Fad
Cineál Caighdeánach Flanged		LMF	Aonair
		LMK	Aonair
		LMH	Aonair
Cineál Flanged Dúbailte		LMF…L	Dúbailte
		LMK…L	Dúbailte
		LMH…L	Dúbailte
Cineál Flanged Píolótach		LMFP	Aonair
		LMKP	Aonair
		LMHP	Aonair
Cineál Flanged Dúbailte-Wide-Position-Píolótach		LMFP…L	Dúbailte
		LMKP…L	Dúbailte
		LMHP…L	Dúbailte
Cineál Flanged Dúbailte Leathan-Meán		LMFM…L	Dúbailte
		LMKM…L	Dúbailte
		LMHM…L	Double
Imthacaí Stróc Flanged		LBHR LBHRW	Aonair
		LBHS LBHSW	Aonair
		LBHC LBHCW	singil

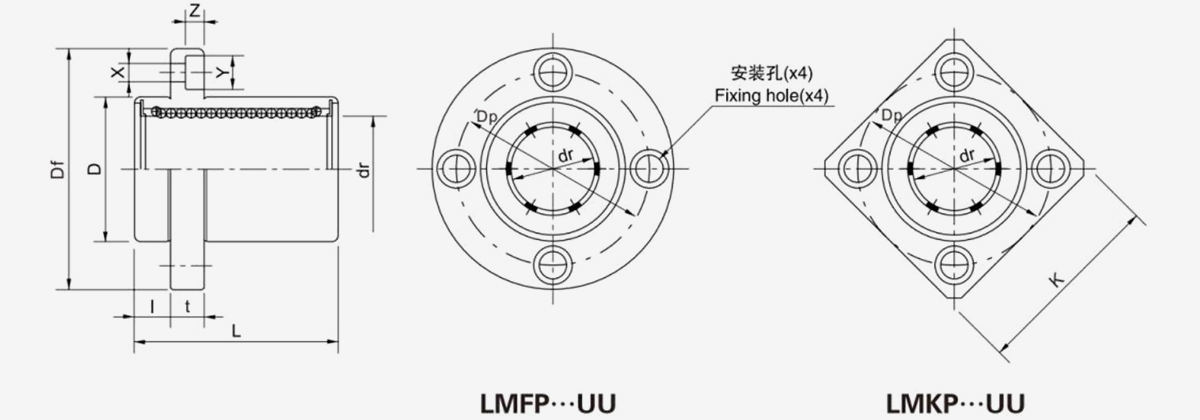

LMF(K)P···UU (coimeád roisín)

més sraith toise méadrach é an cineál seo a úsáidtear go forleathan san Áise agus
tíortha eile.

més féidir le gach múnla a dhéanamh le nickle plátáilte de réir riachtanais na gcustaiméirí, le feidhm meirge-cruthúnas.


LMFP···UU	LMKP···UU

Ainmneach seafta trastomhas mm	LMFP···UU	Meáchan (9)	LMKP···UU	Meáchan (g)	Toisí móra agus caoinfhulaingt
					dr		D		L
					mm	Caoinfhulaingt μm	mm	Caoinfhulaingt μm	mm	Caoinfhulaingt μm
6	LMFP6UU	24	LMKP6UU	18	6	0 -9	12	0 -13	19	±300
8	LMFP8UU	37	LMKP8UU	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	LMFP12UU	76	LMKP12UU	57	12		21	0 -16	30	0 -200
13	LMFP13UU	88	LMKP13UU	72	13		23		32
16	LMFP16UU	120	LMKP16UU	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	LMKP25UU	300	25		40		59	0 -300
30	LMFP30UU	470	LMKP30UU	375	30		45		64
35	LMFP35UU	650	LMKP35UU	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1,060	LMKP40UU	880	40		60		80
50	LMFP50UU	2,200	LMKP50UU	2,000	50		80		100
60	LMFP60UU	3,000	LMKP60UU	2,560	60	0 -15	90	0 -25	110

Toisí móra agus caoinfhulaingt								Ecentricity μm	Cearnógacht μm	Bunrang rátáil ualach
flange										Bunrang rátáil ualach
mé mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinimiciúla C N	Statach Co N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1,570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3.140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4,700	10,000

LMF(K)P···GA (Coimeádán Frithsheasmhach in Ardteocht)

més sraith toise méadrach é an cineál seo a úsáidtear go forleathan san Áise agus i dtíortha eile.

Is féidir le gach múnla a dhéanamh le nickle plátáilte de réir riachtanais na gcustaiméirí, le feidhm meirge-cruthúnas.


LMFP ···GA		LMKP···GA

Ainmneach seafta trastomhas mm	LMFP ···GA	Meáchan (g)	LMKP···GA	Meáchan (g)	Toisí móra agus caoinfhulaingt
					dr		D		L
					mm	Caoinfhulaingt μm	mm	Caoinfhulaingt μm	mm	Caoinfhulaingt μm
6	LMFP6GA	25.3	LMKP6GA	19.3	6	0 -9	12	0 -13	19	±300
8	LMFP8GA	39.3	LMKP8GA	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	LMKP13GA	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	LMFP35GA	789	LMKP35GA	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1,205	LMKP40GA	1,025	40		60		80
50	LMFP50GA	2,200	LMKP50GA	2,000	50		80		100
60	LMFP60GA	3,000	LMKP60GA	2,560	60	0 -15	90	0 -25	110

Toisí móra agus caoinfhulaingt								Ecentricity μm	Cearnógacht μm	Bunrang rátáil ualach
flange										Bunrang rátáil ualach
I mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinimiciúla C N	Statach Co N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1,180
8	54	42	8	43	5.5	9	5.1	15	15	882	1,370
8	62	50	8	51	5.5	9	5.1			980	1,570
10	74	58	10	60	6.6	11	6.1			1,570	2,740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3,140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4,700	10,000

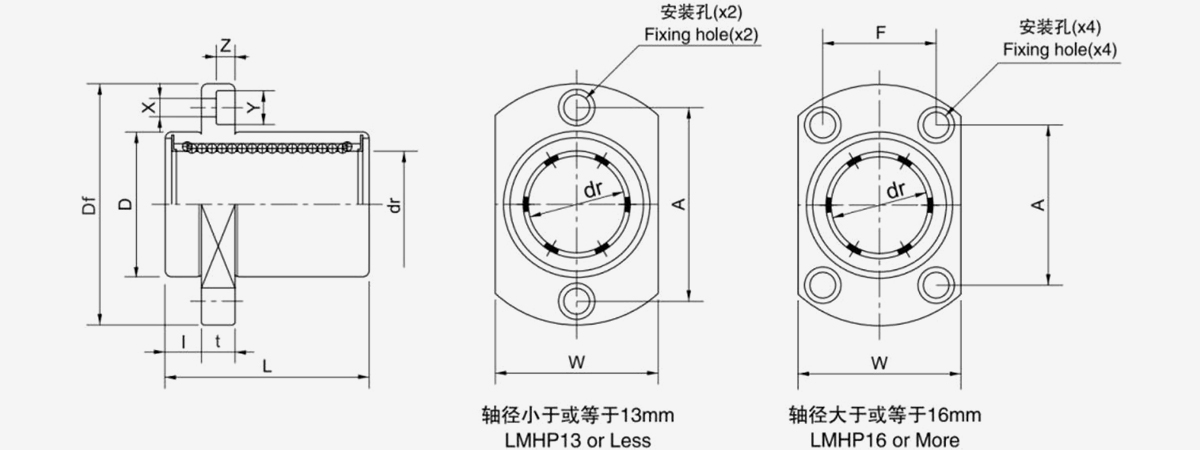

LMHP ··· UU (coimeád roisín)

Is sraith toise méadrach é an cineál seo a úsáidtear go forleathan san Áise agus i dtíortha eile.

Is féidir le gach múnla a dhéanamh le nickle plátáilte de réir riachtanais na gcustaiméirí, le feidhm meirge-cruthúnas.

Ainmneach seafta trastomhas mm	LMHP···UU	Meáchan (g)	Toisí móra agus caoinfhulaingt
			dr		D		L
			mm	Caoinfhulaingt μm	mm	Caoinfhulaingt μm	mm	Caoinfhulaingt μm
6	LMHP6UU	21	6	0 -9	12	0 -13	19	±300
8	LMHP8UU	33	8		15		24
10	LMHP10UU	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	LMHP35UU	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2,037	50		80		100

Toisí móra agus caoinfhulaingt									Ecentricity μm	Cearnógacht μm	Bunrang rátáil ualach
flange											Bunrang rátáil ualach
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinimiciúla CN	Statach CoN
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

LMHP ··· GA (Coimeádán Frithsheasmhach in Ardteocht)

Is sraith toise méadrach é an cineál seo a úsáidtear go forleathan san Áise agus i dtíortha eile.

Is féidir le gach múnla a dhéanamh le nickle plátáilte de réir riachtanais na gcustaiméirí, le feidhm meirge-cruthúnas.


LMHP ··· GA

Ainmneach seafta trastomhas mm	LMHP ···GA	Meáchan (g)	Toisí móra agus caoinfhulaingt
			dr		D		L
			mm	Caoinfhulaingt μm	mm	Caoinfhulaingt μm	mm	Caoinfhulaingt μm
6	LMHP6GA	22.3	6	0 -9	12	0 -13	19	±300
8	LMHP8GA	35.3	8		15	0 -13	24
10	LMHP10GA	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	LMHP13GA	88	13		23		32
16	LMHP16GA	129	16		28		37
20	LMHP20GA	192	20	0 -10	32	0 -19	42
25	LMHP25GA	387	25		40		59	0 -300
30	LMHP30GA	464	30		45		64
35	LMHP35GA	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1,065	40	0 -12	60	0 -22	80
50	LMHP50GA	2,037	50		80		100

Toisí móra agus caoinfhulaingt									Ecentricity μm	Cearnógacht μm	Bunrang rátáil ualach
flange											Bunrang rátáil ualach
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinimiciúla C N	Statach Co N
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	—	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2,160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

Comhdhéanamh agus Airíonna Ábhar
Ábhar	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Dlús	8.0	8.9	7.8	8.9	8.0
Cruas HB	>210	>70	>150	>95	>250
Neart Teanntachta N/mm²	>750	>200	>600	>260	>800
Neart Táirgeachta N/mm²	>450	>90	>260	>150	>450
Fadú %	>12	>15	>10	> ৪	>800
Comhéifeacht an Leathnaithe Líneach 10 ^-5 / ℃	1.9	1.8	1.6	1.8	1.9
Teorainn Teocht ℃	-40~300	-40~400	-40~400	-40~400	-40~150
uas. Luchtaigh N/mm²	100	60	50	70	120
uas. Luas (Tirim) m/nim	15	10	20	10	15
Max.PV N/mm²*m/nóim	200	60	60	80	200
Comhbhrú an Bhuan-dhífhoirmithe 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Tá éileamh mór ar ábhair speisialta ar fáil.

Idirmhalartú Bunábhar
Cóid Ábhar	Brandaí tSín GB1176-87	Idirnáisiúnta ISO 1338	an Ghearmáin DIN	tSeapáin JIS	Meiriceá ASTM(UNS)	Sasana BS	an Iodáil JM	Coinníollacha is infheidhme
JDB Castaithe Cré-umha	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTC2	JM18-1	Ard-ualach, luas íseal Úsáidtear go coitianta
JDB-1Umha	ZCuSn5 Pb5Zn5	GCUPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Lár-ualach, luas íseal Úsáidtear go coitianta
JDB-2Umha	ZCuAI9Fe4 Ni4Mn2	GCUAI10 feNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Lár-ualach, lár-luas, Úsáidtear go coitianta
JDB-3Umha	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Lár-ualach, luas íseal, a úsáidtear go coitianta
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTC2	JM18-1	Thar ualach ard, luas íseal, ualach ard a úsáidtear

Bealaidh Soladach
Bealaidh	Gnéithe	Feidhmchlár tipiciúil
SL1 Cuir graifít	Friotaíocht den scoth i gcoinne ceimiceach ionsaithe agus cuimilte íseal, teorainn Teocht 400 ℃	Suit le haghaidh meaisíní ginearálta agus faoi atmaisféar
SL4 PTFE cuir leis	Ísle i frithchuimilte agus dea-uisce Bealaithe, Teorainn teochta 300 ℃	Long, tuirbín hiodrálach, tuirbín gáis, etc.
