Iarratais agus príomhchúinsí roghnúcháin ar imthacaí féin-bhealaithe in innealra hiodrálach

Feidhmíonn innealra hiodrálacha faoi choinníollacha géara a bhaineann le tumoideachas uisce fada, sciúradh dríodair, agus ualaí trom uaineach. Is minic a fhulaingíonn imthacaí traidisiúnta ó chaillteanas bealaidh, urghabháil creimthe-spreagtha, agus iontaofacht trealaimh laghdaithe. Imthacaí féin-bhealaithe , a bhfuil cáil orthu as a n-oibríocht saor ó chothabháil, friotaíocht creimthe, agus friotaíocht abrasion i gcoinne dríodair, tagtha chun cinn mar an réiteach is fearr le haghaidh suiteálacha criticiúla ar nós geataí slus agus stáisiúin phumpála. Déanann an t-alt seo anailís ar chásanna tipiciúla iarratais agus ar chroí-chritéir roghnúcháin le haghaidh imthacaí féin-bhealaithe in innealra hiodrálach, drawi

I. Feidhmchláir tipiciúla imthacaí féin-bhealaithe in innealra hiodrálach

Sleamhnáin agus Rothaí Treorach ardaitheoir Geata Sluice

l Imthacaí Sleamhnáin: Tá ardaitheoirí geata Slice tumtha go leanúnach in uisce ualaithe dríodair. Ghlac tionscadal hiodrálacha Yangtze River le himthacaí féin-bhealaithe cruach dhosmálta 316L le sciath PTFE atá cumasach dromchla. Tar éis cúig bliana d'oibriú leanúnach in uisce le tiúchan dríodair de 2 kg/m³, ní raibh an doimhneacht caithimh ach 0.25 mm, ag cur an saolré i gcomparáid le bushings chré -umha thraidisiúnta agus ag laghdú luaineachtaí fórsa ardaithe faoi 30%.

l Córais seafta roth treorach: Imthacaí cóimhiotail copair graifíte Comhéifeachtaí cuimilte cobhsaí de 0.08–0.12 a thaispeáint i dtimpeallachtaí tais. Léirigh tástálacha allamuigh ag Lock Long na dTrí Gorges laghdú ar thorann ardaithe ó 85 dB go 72 dB agus feabhas 20% ar chruinneas sioncronaithe.

Córais seafta caidéil agus tuirbín

l Imthacaí Treoir Caidéil Deell-Well: Imthacaí féin-bhealaithe plaisteacha-bhunaithe (m.sh., snáithín carbóin PEEK) a sheasann le treoluasanna líneacha ard (suas le 10 m/s) agus creathadh aiseach. Rinne tomhais allamuigh ag stáisiún atreorú uisce ó dheas go dtí an t-uisce luachanna creathadh seafta a thaifeadadh ≤2.5 μm, laghdú 60% i gcomparáid le himthacaí miotail.

l Treoir Tuirbín Séite Vane: Léirigh imthacaí féin-bhealaithe ceirmeacha-bhunaithe (graifít sic) i sruthanna uisce ina bhfuil cáithníní micrea-quartz (≤0.1 trastomhas mm) doimhneachtaí caithimh bhliantúla <0.05 mm. Rinne tástáil iar-aisíocaíochta ag Stáisiún Hidreachumhacht Yunnan Treoir Giorraithe Amanna Coigeartaithe Vane a ghiorrú faoi 15%.

Meicníochtaí altaithe i dtrealamh dreidireachta abhann

l Imthacaí cutterhead dreidire: imthacaí ilchodacha ilchisealacha (sciath chóimhiotal copair tacaíochta cruach) le hualaí tionchair neamhbhuan níos mó ná 50 MPa. Thuairiscigh cás-staidéar ag cuideachta dreidireachta ón Ísiltír saol seirbhíse 6,000 uair an chloig i ndríodar ina raibh blúirí sliogáin, eatraimh chothabhála faoi thrí.

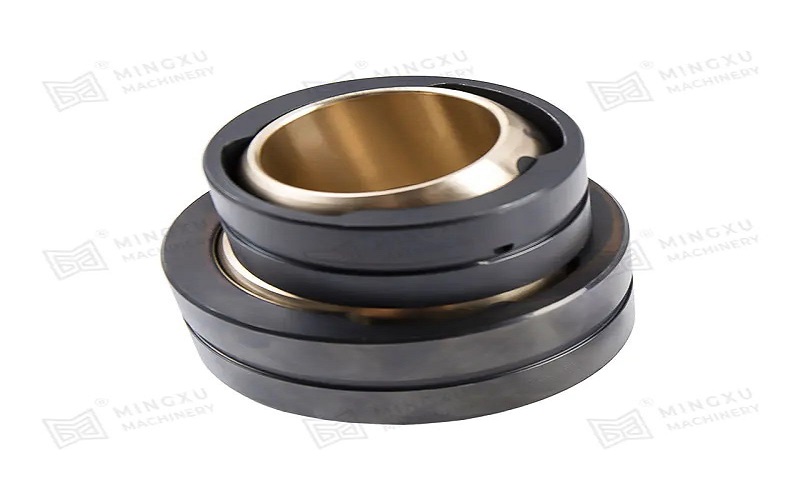

l Ailt grab hiodrálacha: Imthacaí sféarúla féin-bhealaithe . Léirigh tástálacha allamuigh ar shoithí dreidireachta calafoirt Zhoushan feabhas 70% ar fhriotaíocht creimthe sáile i gcomparáid le gnáth -imthacaí.

Actuators do chomhlaí píblíne uisce

l Treoir gas comhla Bushings: imthacaí atá bunaithe ar mheáchan móilíneach ultra-ard (UHMWPE) le comhéifeachtaí cuimilte chomh híseal agus is 0.05 chasmhóimint ardaithe comhla ó 1,200 N · m go 800 N · m i mórthionscadal aistrithe uisce, ag baint amach fuinneamh suntasach.

l Tacaíochtaí Comhla Féileacán Tacaíochtaí: Thaispeáin imthacaí ilchodacha snáithíní PTFE, a fheidhmíonn ag 30 timthriall/lá, doimhneachtaí caithimh <0.1 mm tar éis 100,000 timthriall, ag bualadh le riachtanais Aicme A Sceite 5208 ISO 5208.

Ii. Príomhfhachtóirí roghnúcháin agus sonraíochtaí teicniúla

Friotaíocht creimthe uisce agus cosc ​​bithbhreoslaithe

l Timpeallachtaí fionnuisce: tosaíocht a thabhairt do imthacaí plaisteacha copair nó innealtóireachta.

l Timpeallachtaí sáile: Éilíonn sé 316L cruach dhosmálta nó foshraitheanna hastelloy a chomhlíonann caighdeáin creimthe spraeála salainn ASTM G48 (720 uair an chloig gan pitting).

l Friotaíocht algaí: Léiríonn taighde go laghdaíonn imthacaí le garbh dromchla RA ≤ 0.2 μm greamaitheacht mhiocróbach 80%.

Friotaíocht abrasion siolta

Inoiriúnaitheacht teochta agus brú

l Ní mór do imthacaí caidéil dhomhain-thochailte éagsúlachtaí teochta an uisce a sheasamh ó 0 ° C go 80 ° C agus brúnna uisce statacha de 10 MPa. Léirigh imthaca bunaithe ar PEEK ráta leathnaithe teirmeach de 0.3% amháin ag 80 ° C, i bhfad níos ísle ná 1.5% Níolón.

l De réir chaighdeáin ISO 4378-4, ní mór do imthacaí hiodrálacha pas a fháil i dtástálacha scaird uisce ardbhrú 500 uair an chloig (brú 15 MPa, treoluas sreafa 20 m/s).

Saintréithe luchtaithe agus tosaithe

l Ualach statach le tumoideachas fada (m.sh., tacaíochtaí geata): Roghnaigh imthacaí sintéirithe-bhunaithe le cumais brú dromchla ≥50 MPa (caighdeán GB/T 23894).

l Stop tosaithe ardmhinicíochta (m.sh., rialuithe caidéil/comhla): Bain úsáid as imthacaí PI-bhunaithe atá in ann 10⁶ timthriallta tosaithe a dhéanamh (cúig huaire níos airde ná imthacaí miotail).

Cúinsí eacnamaíocha agus comhshaoil

l De réir thuarascáil an Mhargaidh um Innealra Hiodrálach Domhanda 2023, laghdaíonn imthacaí féin-bhealaithe costais iomlána saolré 30% –40% i gcomparáid le réitigh thraidisiúnta:

l Tháinig laghdú ar chostais chothabhála bhliantúla do stáisiún caidéalaithe mór ó RMB 480,000 go RMB 180,000.

l Laghdaíodh an t -am athsholáthair geata ó 8 n -uaire go 2 uair an chloig in aghaidh an cháis.

l Éilíonn cásanna teagmhála uisce inólta deimhniú NSF/ANSI 61, a chuireann cosc ​​ar ábhair ina bhfuil substaintí luaidhe, caidmiam, nó substaintí guaiseacha eile.

Iii. Treochtaí Tionscail agus Moltaí Roghnúcháin

Teorainneacha Teicneolaíocha

l Teicneolaíocht Dromchla Bionic: Laghdaíonn imthacaí le struchtúir groove atá spreagtha ag Sharkskin tarraing hiodrálach 15%, a chuirtear i bhfeidhm in iarfheistithe atá tíosach ar fhuinneamh de stáisiúin phumpála mhóra.

l Monatóireacht Chliste Comhtháite: Is féidir le himthacaí braiteora creathadh uiscedhíonach NMB monatóireacht fíor-ama a dhéanamh ar mhí-ailíniú seafta agus coinníollacha caithimh.

Moltaí Roghnúcháin Praiticiúla

l Tosaíocht a thabhairt do tháirgí atá deimhnithe faoi ISO 4378 (tástáil imthacaí sleamhnáin) agus AWWA C540 (Caighdeáin Tionscail Uisce).

l Ba chóir go gcuimseodh imthacaí hiodrálacha bealaí draenála nó struchtúir fhéin-ghlantacháin chun cosc ​​a chur ar buildup dríodair agus urghabháil.

l A cheangal ar mhonaróirí tuairiscí tástála tástála binse uisce dríodair a sholáthar (molta: tástálacha timthriallta uisce tosaithe 500 uair an chloig 500 uair an chloig).

Zhejiang Mingxu Innealra Manufacturing Co., Ltd. , w Le breis agus deich mbliana de shaineolas maidir le T&F agus déantúsaíocht féin-bhealaithe, tá aiseolas dearfach tuillte ag monaróirí innealra hiodrálacha. Le haghaidh fiosrúcháin, le do thoil déan teagmháil le: fiosrúchá[email protected] .
