Difríochtaí Iarratais agus Critéir Roghnúcháin le haghaidh Flanges Cearnógacha, Flanges Ciorclacha, agus Flanges bearrtha

Mar chomhpháirteanna criticiúla chun píblínte agus trealamh a nascadh, Gualainn bushing flandaí graifít imthacaí féin-bhealaithe inleagtha tionchar díreach a bheith aige ar fheidhmíocht ina saothraítear rónta, éifeachtúlacht ualaigh, agus oiriúnacht iarratais. Freastalaíonn flanges cearnógacha, flanges ciorclacha, agus flanges bearrtha (flanges neamhrialta cruth) ar róil thionsclaíocha ar leith mar gheall ar a ndifríochtaí geoiméadracha. Le blianta beaga anuas, de réir mar a threisigh na héilimh ar dhearadh modúlach agus ar shrianta spáis, tá an rogha flange cuí tar éis éirí ríthábhachtach maidir le costais suiteála a laghdú agus saolré na gcóras a leathnú.

Príomhdhifríochtaí agus feidhmchláir tipiciúla trí chineál flange

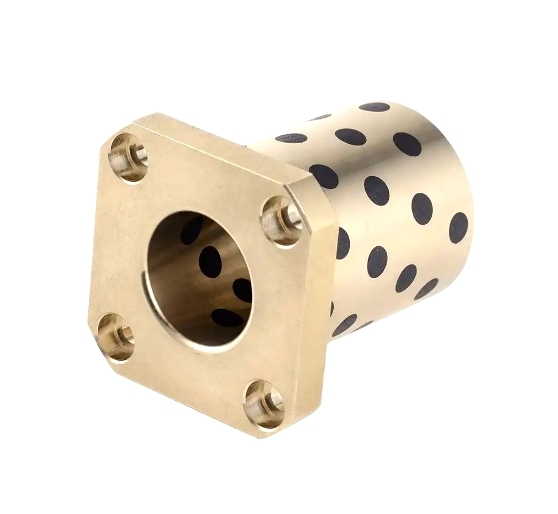

Flanges chearnaigh

Gnéithe struchtúracha: dronuilleogach le ceithre imill dhronuilleacha nó chothromaithe; Dáileadh poill bolt go siméadrach ar na ceithre thaobh.
Buntáistí lárnacha:

l Friotaíocht ard-déine agus dífhoirmithe: Taispeánann struchtúir chearnacha modulus rannóg 15% –20% níos airde i gcoinne lúbthachta ná flanges ciorclacha den mhéid céanna (ASME B16.5 sonraí comparáideacha), rud a fhágann go bhfuil siad oiriúnach do chásanna trom-ualach nó creathadh-seans maith.

l Inoiriúnaitheacht spásúlachta láidir: Éascaíonn imill dronuilleacha comhtháthú gan uaim le casings trealaimh nó le struchtúir fráma, ag íoslaghdú meaisínithe neamhchaighdeánach.

Iarratais tipiciúla:

l Píblínte hiodrálacha in innealra tógála (m.sh., bloic chomhla ilbhealach i dtochaltóirí).

l Séalaithe ionraoin/asraonta do threalamh dáilte cumhachta comh-aireachta (rátáil cosanta IP67).

l Comhéadain táthú modúlach do dheighleoga longthógála (Hudong-Zhonghua longthógáil 2023 Cás-staidéar).

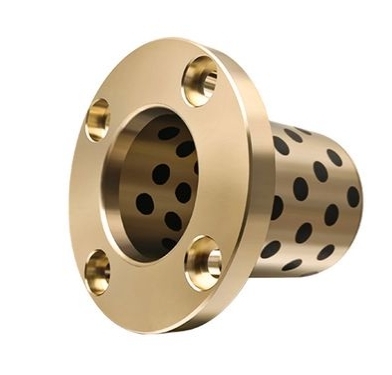

Flanges ciorclacha
Gnéithe Struchtúracha: Dáileadh fáinne caighdeánach le poill bolt go haonfhoirmeach timpeall an imlíne, ag cloí le caighdeáin phríomhshrutha mar ASME, DIN, agus GB.
Buntáistí lárnacha:

l Dáileadh struis aonfhoirmeach agus feidhmíocht séalaithe: Cinntíonn siméadracht chiorclach fiú dáileadh struis faoi bhrú, feabhas a chur ar chomhsheasmhacht comhbhrúiteachta gasket faoi 30% (soitheach brú 2021 sonraí turgnamhacha).

l Caighdeánú Ard: Glacann os cionn 80% de na píblínte tionsclaíocha flanges ciorclacha, ag tairiscint idirmhalartaitheacht cuid spártha láidir.

Iarratais tipiciúla:

l Píblínte ardbhrú i dtionscail peitriceimiceacha (PN40 agus thuas rátálacha).

l Naisc flange le haghaidh túir tuirbín gaoithe (trastomhais mhóra níos mó ná DN2000).

l Píblínte glana i ndéantúsaíocht bithchógaisíochta (gaiscéid EPDM cruach dhosmálta 316L).

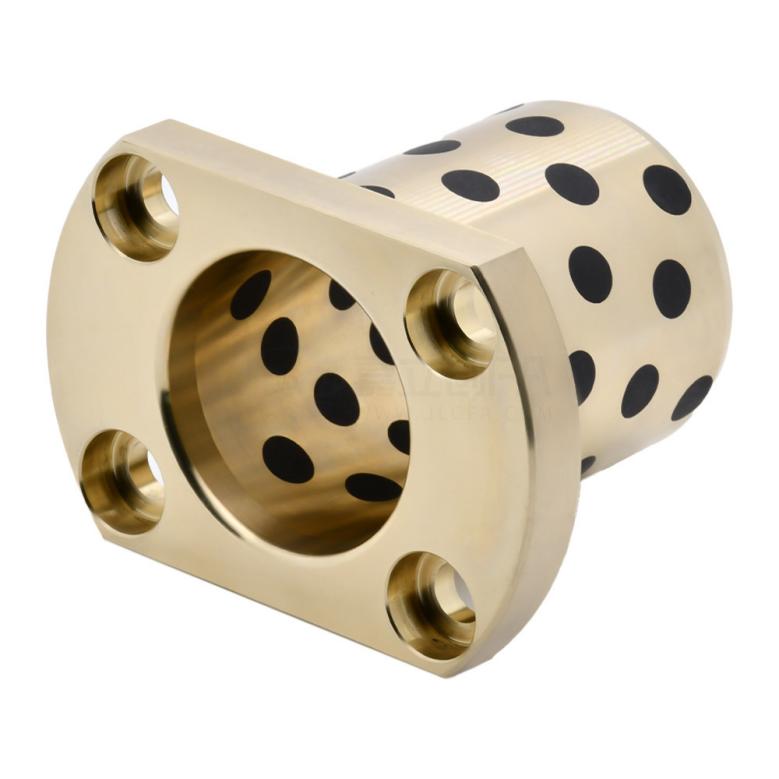

Flanges bearrtha
Gnéithe struchtúracha: flanges ciorclacha le himill neamhshiméadracha gearrtha nó stampáilte go háitiúil, a bhfuil dearaí aon-taobh nó il-taobh iontu go coitianta.
Buntáistí lárnacha:

l Optimization sábhála spáis: Seachnaíonn rannóga bearrtha cur isteach ar chomhpháirteanna in aice láimhe, ag laghdú imréitigh suiteála laistigh de 5 mm (m.sh., píopaí sceite na ngluaisteán ag seachaint tuirbíní).

l Laghdú ar ábhar éadrom: Coigilteas meáchain de 10% –25% tar éis bearradh, atá oiriúnach do threalamh soghluaiste (m.sh., píblínte breosla i ndróin).

Iarratais tipiciúla:

l Píblínte dlúth in urranna innill na ngluaisteán (m.sh., innill Volkswagen MQB EA888).

l Leaganacha neamhshiméadracha i gcórais hiodrálacha eitlíochta (m.sh., píobaireacht fuselage Airbus A350).

l Naisc inmheánacha le haghaidh seomraí trealaimh leathsheoltóra (bearrtha chun airm róbatacha láimhseála a sheachaint).

Loighic Roghnúcháin (bunaithe ar chaighdeáin ISO 5211 agus GB/T 9119)

Céim 1: Tosaíocht a thabhairt do choinníollacha oibriúcháin

Cineálacha ualaigh:

l Cásanna creathaidh/tionchair → Roghnaigh flanges cearnógacha (déine ard -lúbthachta).

l Brú aonfhoirmeach/Riachtanais Ard -Séalaithe → Flanges Ciorclacha (Dromchlaí Caighdeánaithe Séalaithe).

l Srianta spáis/riachtanais éadroma → flanges bearrtha (seachaint imréitigh saincheaptha).

Saintréithe Meánacha:

l Sreabhán creimneach → flanges ciorclacha (próisis líneáil aibí/plating).

l Gáis ardteochta → flanges cearnógacha (cúiteamh leathnaithe teirmeach bolt níos fearr).

Céim 2: Coinníollacha suiteála a mheaitseáil

Moirfeolaíocht Cuspóir Nasctha:

l Coimeádáin/frámaí cearnóga → cearnóg Imthacaí bealaithe soladach flange (píosaí laghdaithe trasdula).

l Píblínte ciorclacha/trealamh rothlach → flanges ciorclacha (ardchomhaiseach).

l Seomraí trealaimh neamhrialta → flanges bearrtha (feistiú logánta).

Minicíocht cothabhála:

l Díscaoileadh ardmhinicíochta → flanges ciorclacha (comhoiriúnacht uirlisí caighdeánacha).

l Cuimsiú aon-uaire → Flanges bearrtha (úsáid spáis tosaíochta).

Céim 3: Measúnú a dhéanamh ar an gCostas agus an Slabhra Soláthair

l Mais -tháirgeadh: flanges ciorclacha (fardal caighdeánaithe, am luaidhe soláthair ≤3 lá).

l Saincheapadh baisce beag: flanges cearnógacha/bearrtha (meaisínithe CNC, am luaidhe 7–15 lá).

l Timpeallachtaí foircneacha: Deep farraige/aeraspáis → flanges ciorclacha (próisis bhrionnaithe cóimhiotail tíotáiniam aibí).

Comparáid Sonraí Iarratais Tionscail (2020–2024)

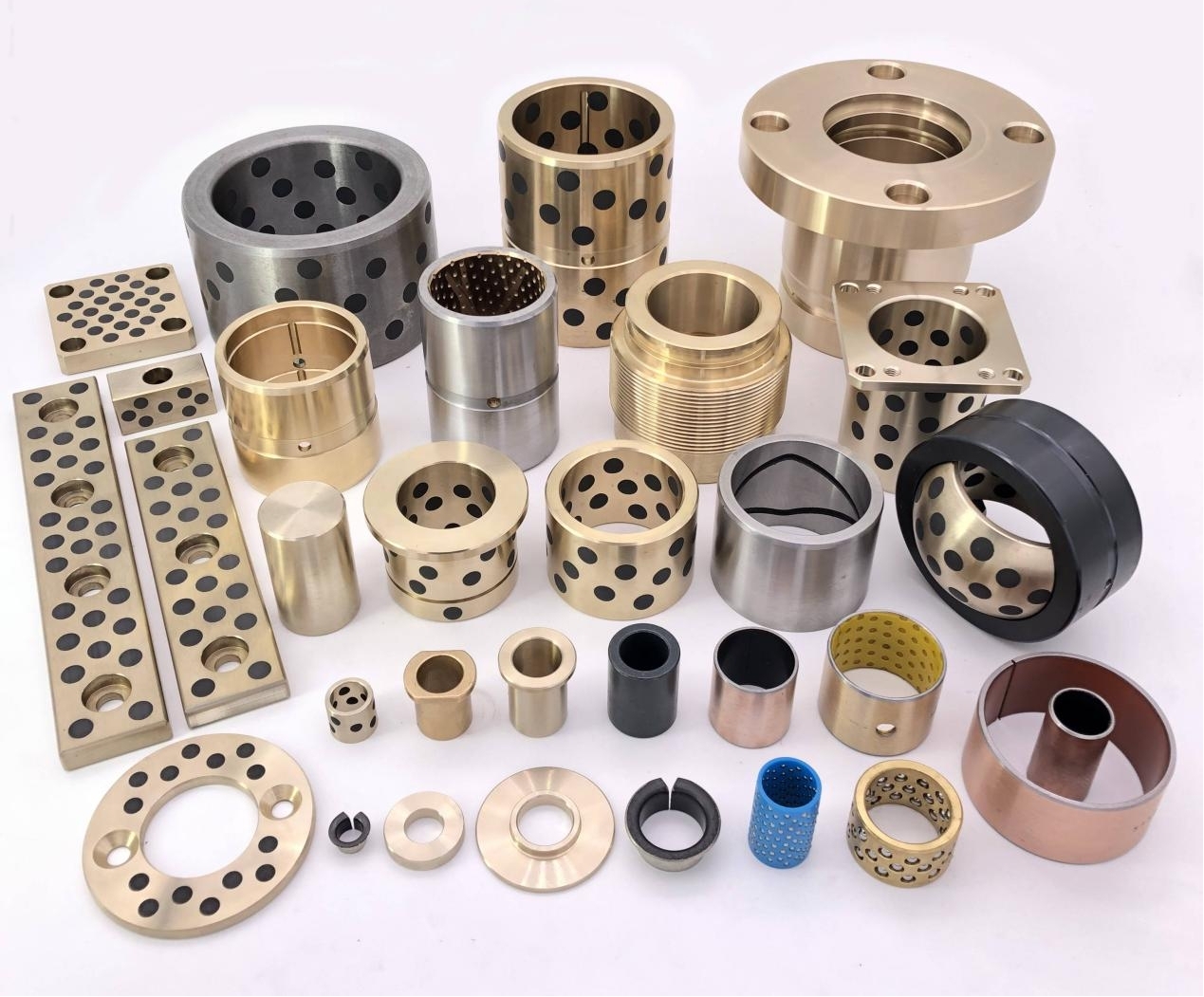

Zhejiang Mingxu Innealra Manufacturing Co., Ltd. , is féidir le déantúsóir gairmiúil imthacaí sleamhnáin, flanges a dhearadh i bhfoirmeacha éagsúla atá curtha in oiriúint do do choinníollacha oibriúcháin, ag cosaint do riachtanais táirgthe. Le haghaidh fiosruithe táirgí saincheaptha, déan teagmháil linn ag fiosrúchá[email protected] .
